Botones esféricos planos DIN 319 ampliada (41)
×
Material: Duroplast PF 31, negro.
- Casquillo de acero galvanizado.
Versión: Con un brillo intenso.
Indicación: Montaje de forma L: los botones esféricos se instalan firmemente con ligeros golpes de martillo. Utilizar únicamente un martillo de goma o plástico de 200 g de peso como máximo. En la versión 06250-21604, el casquillo es de latón. En las versiones 06250-23008, 06250-23508 y 06250-24008, el casquillo es de acero encobrado.
A petición: * Estas versiones están disponibles franco almacén en rojo oscuro con un recargo.
Tolerancia de espiga: Los botones esféricos con manguito de sujeción se pueden insertar en barras convencionales con tolerancia h9. El manguito de sujeción suministrado garantiza un alojamiento firme y seguro.

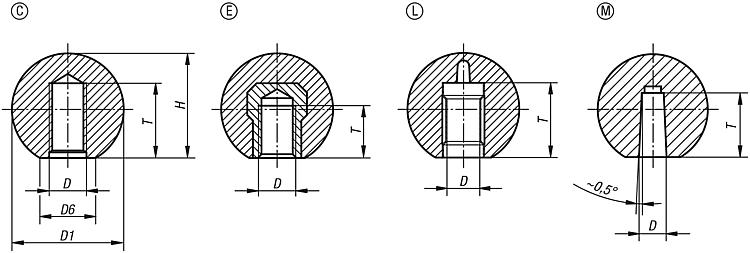

Indicación sobre el dibujo:
- Forma C: rosca prensada
- Forma E: casquillo roscado
- Forma L: manguito de sujeción
- Forma M: perforación cónica
Botones esféricos DIN 319, forma C. D=M4 D1=16
#009053-06250-11604
- D: M4
- D1: 16
- D6: 8
- H: 15
Botones esféricos DIN 319, forma C. D=M5 D1=16
#009053-06250-11605
- D: M5
- D1: 16
- D6: 8
- H: 15
Botones esféricos DIN 319, forma C. D=M6 D1=16
#009053-06250-11606
- D: M6
- D1: 16
- D6: 8
- H: 15
Botones esféricos DIN 319, forma C. D=M6 D1=20
#009053-06250-12006
- D: M6
- D1: 20
- D6: 12
- H: 18
Botones esféricos DIN 319, forma C. D=M8 D1=25
#009053-06250-12508
- D: M8
- D1: 25
- D6: 15
- H: 23
Botones esféricos DIN 319, forma C. D=M10 D1=32
#009053-06250-13210
- D: M10
- D1: 32
- D6: 18
- H: 29
Botones esféricos DIN 319, forma C. D=M8 D1=36
#009053-06250-13508
- D: M8
- D1: 36
- D6: 17
- H: 33
Botones esféricos DIN 319, forma C. D=M8 D1=40
#009053-06250-14008
- D: M8
- D1: 40
- D6: 20
- H: 37.5
Botones esféricos DIN 319, forma C. D=M12 D1=40
#009053-06250-14012
- D: M12
- D1: 40
- D6: 20
- H: 37.5
Botones esféricos DIN 319, forma C. D=M10 D1=45
#009053-06250-14510
- D: M10
- D1: 45
- D6: 20
- H: 43
Botones esféricos DIN 319, forma C. D=M12 D1=45
#009053-06250-14512
- D: M12
- D1: 45
- D6: 20
- H: 43
Botones esféricos DIN 319, forma C. D=M10 D1=50
#009053-06250-15010
- D: M10
- D1: 50
- D6: 22
- H: 48
Botones esféricos DIN 319, forma C. D=M4 D1=16
#009053-06250-21604
- D: M4
- D1: 16
- D6: 8
- H: 15
Botones esféricos DIN 319, forma C. D=M6 D1=20
#009053-06250-22006
- D: M6
- D1: 20
- D6: 12
- H: 18
Botones esféricos DIN 319, forma C. D=M8 D1=25
#009053-06250-22508
- D: M8
- D1: 25
- D6: 15
- H: 23
Botones esféricos DIN 319, forma C. D=M8 D1=32
#009053-06250-23208
- D: M8
- D1: 32
- D6: 18
- H: 29
Botones esféricos DIN 319, forma C. D=M10 D1=32
#009053-06250-23210
- D: M10
- D1: 32
- D6: 18
- H: 29
Botones esféricos DIN 319, forma C. D=M8 D1=36
#009053-06250-23508
- D: M8
- D1: 36
- D6: 17
- H: 33
Botones esféricos DIN 319, forma C. D=M10 D1=36
#009053-06250-23510
- D: M10
- D1: 36
- D6: 17
- H: 33
Botones esféricos DIN 319, forma C. D=M8 D1=40
#009053-06250-24008
- D: M8
- D1: 40
- D6: 20
- H: 37.5
