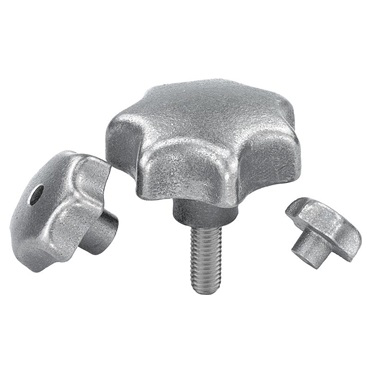

Empuñaduras en estrella DIN 6336 de fundición gris (41)
×
Material: Fundición gris GJL 200.
- Tornillo prisionero de acero inoxidable 1.4305.
- Pasador transversal de acero inoxidable 1.4310.
Versión:
- Rectificado por vibración, acabado natural.
- Tornillo prisionero y pasador transversal con acabado natural.

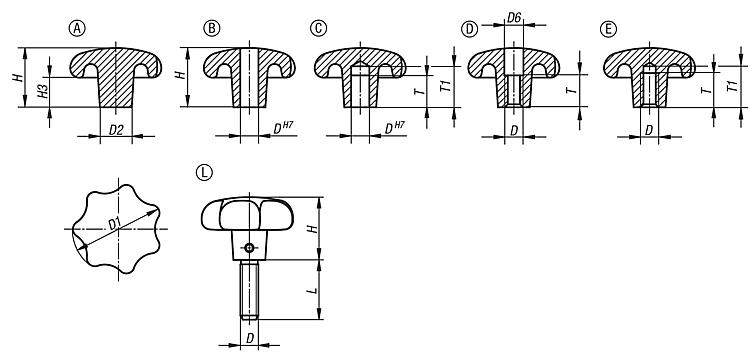

Indicación sobre el dibujo:
- Forma A: Pieza bruta
- Forma B: Perforación continua
- Forma C: Agujero ciego
- Forma D: Rosca taladrada
- Forma E: Agujero ciego roscado
- Forma L: Con rosca exterior
Empuñaduras en estrella DIN 6336, forma A. H = 21
#009053-06200-106
- D1: 32
- D2: 12
- H: 21
- H3: 10,0
Empuñaduras en estrella DIN 6336, forma A. H = 26
#009053-06200-108
- D1: 40
- D2: 14
- H: 26
- H3: 13,0
Empuñaduras en estrella DIN 6336, forma A. H = 34
#009053-06200-110
- D1: 50
- D2: 18
- H: 34
- H3: 17,0
Empuñaduras en estrella DIN 6336, forma A. H = 42
#009053-06200-112
- D1: 63
- D2: 20
- H: 42
- H3: 21,0
Empuñaduras en estrella DIN 6336, forma A. H = 52
#009053-06200-116
- D1: 80
- D2: 25
- H: 52
- H3: 25,0
Empuñaduras en estrella DIN 6336, forma B. H = 20
#009053-06200-206
- D: 6
- D1: 32
- D2: 12
- H: 20
Empuñaduras en estrella DIN 6336, forma B. H = 25
#009053-06200-208
- D: 8
- D1: 40
- D2: 14
- H: 25
Empuñaduras en estrella DIN 6336, forma B. H = 32
#009053-06200-210
- D: 10
- D1: 50
- D2: 18
- H: 32
Empuñaduras en estrella DIN 6336, forma B. H = 40
#009053-06200-212
- D: 12
- D1: 63
- D2: 20
- H: 40
Empuñaduras en estrella DIN 6336, forma B. H = 50
#009053-06200-216
- D: 16
- D1: 80
- D2: 25
- H: 50
Empuñaduras en estrella DIN 6336, forma C. H = 20
#009053-06200-306
- D: 6
- D1: 32
- D2: 12
- H: 20
Empuñaduras en estrella DIN 6336, forma C. H = 25
#009053-06200-308
- D: 8
- D1: 40
- D2: 14
- H: 25
Empuñaduras en estrella DIN 6336, forma C. H = 32
#009053-06200-310
- D: 10
- D1: 50
- D2: 18
- H: 32
Empuñaduras en estrella DIN 6336, forma C. H = 40
#009053-06200-312
- D: 12
- D1: 63
- D2: 20
- H: 40
Empuñaduras en estrella DIN 6336, forma C. H = 50
#009053-06200-316
- D: 16
- D1: 80
- D2: 25
- H: 50
Empuñaduras en estrella DIN 6336, forma D. H = 20
#009053-06200-406
- D: M6
- D1: 32
- D2: 12
- D6: 6.4
Empuñaduras en estrella DIN 6336, forma D. H = 25
#009053-06200-408
- D: M8
- D1: 40
- D2: 14
- D6: 8.4
Empuñaduras en estrella DIN 6336, forma D. H = 32
#009053-06200-410
- D: M10
- D1: 50
- D2: 18
- D6: 10.5
Empuñaduras en estrella DIN 6336, forma D. H = 40
#009053-06200-412
- D: M12
- D1: 63
- D2: 20
- D6: 13
Empuñaduras en estrella DIN 6336, forma D. H = 50
#009053-06200-416
- D: M16
- D1: 80
- D2: 25
- D6: 17
