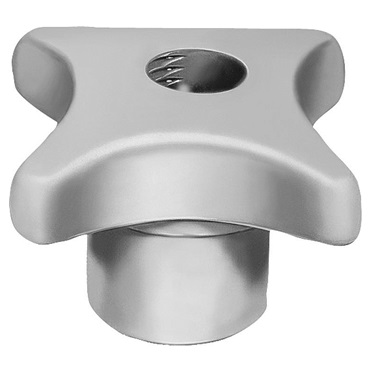

Empuñaduras en cruz fundición gris sujeción rápida



Empuñaduras en cruz fundición gris sujeción rápida

Empuñaduras en cruz fundición gris sujeción rápida (6)

Material: Fundición gris GJL 300.

Versión: Rectificado por vibración.

Indicación: Las empuñaduras en cruz con función de sujeción rápida se aplican en cualquier dispositivo que no requiera grandes fuerzas de sujeción. La función se alcanza mediante una rosca semilateral.

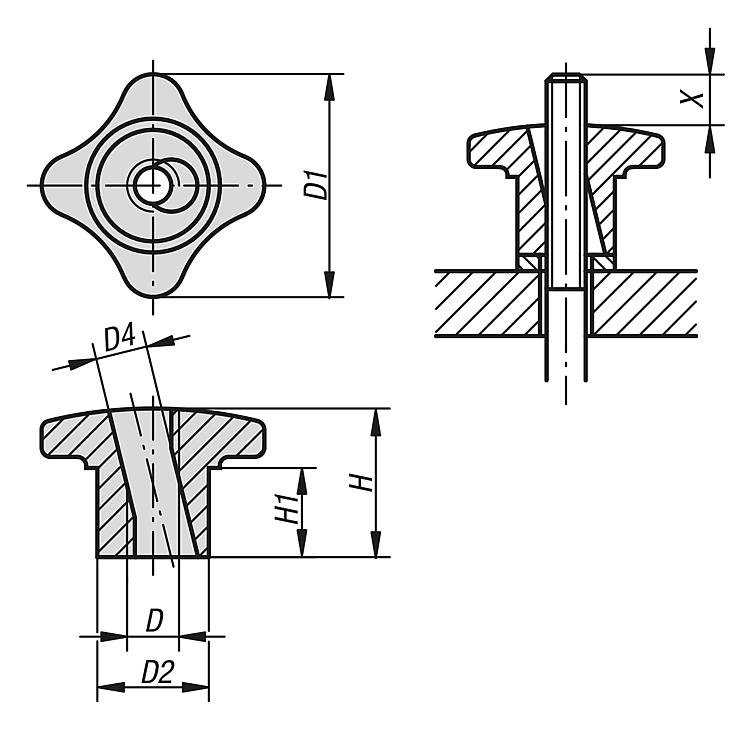

Indicación sobre el dibujo:

  • X: El perno roscado debe ser unos milímetros más largo que la altura H.







Ordenar por:
Empuñaduras en cruz función sujeción rápida. D=M16
#009053-06190-16
H1
25,0
H
45
D4
17.6
D2
34
Empuñaduras en cruz función sujeción rápida. D=M14
#009053-06190-14
H1
22,0
H
40
D4
15.6
D2
30
Empuñaduras en cruz función sujeción rápida. D=M12
#009053-06190-12
H1
19,0
H
35
D4
13.1
D2
26
Empuñaduras en cruz función sujeción rápida. D=M10
#009053-06190-10
H1
16,0
H
30
D4
11.3
D2
21
Empuñaduras en cruz función sujeción rápida. D=M8
#009053-06190-08
H1
14,0
H
25
D4
9.4
D2
18
Empuñaduras en cruz función sujeción rápida. D=M6
#009053-06190-06
H1
10,0
H
20
D4
7
D2
15
