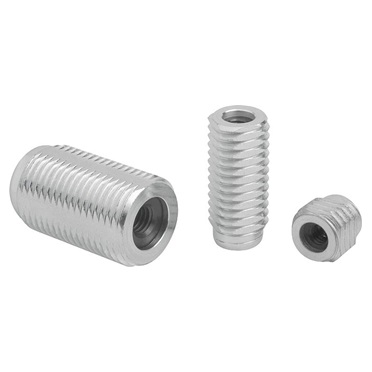

Piezas presión laterales resorte sin perno presión (56)
×
Material: Acero.
Versión:
- Manguito azul cincado.
- Arandela de alojamiento endurecida y bruñida.
Indicación: Dependiendo del caso de aplicación, el perno de presión lo puede fabricar uno mismo y se puede enroscar en la perforación roscada de la arandela de alojamiento. Aprovechando al máximo la carrera (S) y la altura correspondiente (L), se puede alcanzar la presión lateral correspondiente (F). La forma B también está equipada con una junta que protege contra la entrada de virutas y suciedad.
Indicación sobre el dibujo:
- Forma A: sin junta
- Forma B: con junta
- 1) Herramienta de montaje
Herramientas de montaje.Adecuado para piezas D=M12
#009053-03334-06
- Adecuado para piezas presión lateral. D=: M12
Herramientas de montaje.Adecuado para piezas D=M18
#009053-03334-10
- Adecuado para piezas presión lateral. D=: M18
Piezas presión lat.sin junta.A.L=11.5 F aprox.N=20
#009053-03336-1020X12
- D1: M4
- F aprox. N: 20,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A. L=19 F aprox. N=20
#009053-03336-1020X20
- D1: M4
- F aprox. N: 20,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A.L=26.5 F aprox.N=20
#009053-03336-1020X27
- D1: M4
- F aprox. N: 20,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A.L=11.5 F aprox.N=40
#009053-03336-1040X12
- D1: M4
- F aprox. N: 40,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A. L=19 F aprox. N=40
#009053-03336-1040X20
- D1: M4
- F aprox. N: 40,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A.L=26.5 F aprox.N=40
#009053-03336-1040X27
- D1: M4
- F aprox. N: 40,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A.L=11.5 F aprox.N=50
#009053-03336-1050X12
- D1: M4
- F aprox. N: 50,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A. L=19 F aprox. N=50
#009053-03336-1050X20
- D1: M4
- F aprox. N: 50,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A.L=26.5 F aprox.N=50
#009053-03336-1050X27
- D1: M4
- F aprox. N: 50,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A.L=11.5 F aprox.N=75
#009053-03336-1075X12
- D1: M4
- F aprox. N: 75,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A. L=19 F aprox. N=75
#009053-03336-1075X20
- D1: M4
- F aprox. N: 75,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A.L=26.5 F aprox.N=75
#009053-03336-1075X27
- D1: M4
- F aprox. N: 75,0
- K: 2x60°
- D: M12
Pieza presión lat.sin junta.A.L=11.5 F aprox.N=100
#009053-03336-1100X12
- D1: M4
- F aprox. N: 100,0
- K: 2x60°
- D: M12
Piezas presión lat.sin junta.A.L=18 F aprox. N=100
#009053-03336-1100X16
- D1: M6
- F aprox. N: 100,0
- K: 2.5x60°
- D: M18X1.5
Piezas presión lat.sin junta.A.L=19 F aprox. N=100
#009053-03336-1100X20
- D1: M4
- F aprox. N: 100,0
- K: 2x60°
- D: M12
Pieza presión lat.sin junta.A.L=26.5 F aprox.N=100
#009053-03336-1100X27
- D1: M4
- F aprox. N: 100,0
- K: 2x60°
- D: M12
Pieza presión lat.sin junta.A.L=31.5 F aprox.N=100
#009053-03336-1100X29
- D1: M6
- F aprox. N: 100,0
- K: 2.5x60°
- D: M18X1.5
Piezas presión lat.sin junta.A.L=45 F aprox. N=100
#009053-03336-1100X43
- D1: M6
- F aprox. N: 100,0
- K: 2.5x60°
- D: M18X1.5
