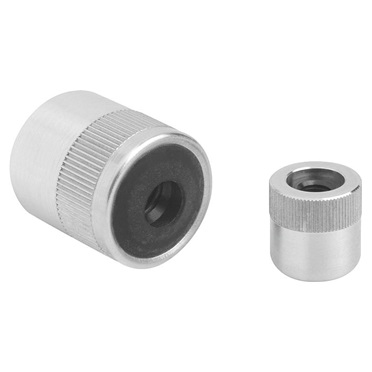

Piezas presión laterales con resorte y sin perno (18)
×
Material:
- Manguito de aluminio. Arandela de alojamiento de acero.
- Muelle de acero.
Versión:
- Manguito azul cincado.
- Arandela de alojamiento endurecida y bruñida.
Indicación: Dependiendo del caso de aplicación, el perno de presión lo puede fabricar uno mismo y se puede enroscar en la perforación roscada de la arandela de alojamiento. Aprovechando al máximo la carrera (S) y la altura correspondiente (L), se puede alcanzar la presión lateral correspondiente (F). La forma B también está equipada con una junta que protege contra la entrada de virutas y suciedad.
Indicación sobre el dibujo:
- Forma A: sin junta
- Forma B: con junta
Piezas presión lateral forma A.S=1.6 F aprox. N=20
#009053-03332-31054
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 20.0
Piezas presión lateral forma A.S=1.6 F aprox. N=50
#009053-03332-31056
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 50.0
Piezas presión lateral forma A.S=1.6 F aprox.N=100
#009053-03332-31058
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 100.0
Piezas presión lateral forma A. S=2 F aprox. N=40
#009053-03332-31064
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 40.0
Piezas presión lateral forma A. S=2 F aprox. N=75
#009053-03332-31066
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 75.0
Piezas presión lateral forma A. S=2 F aprox. N=100
#009053-03332-31068
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 100.0
Piezas presión lateral forma A.S=3.2 F aprox.N=100
#009053-03332-31104
- D: 16
- D1: M6
- D2: 16
- F aprox. N: 100.0
Piezas presión lateral forma A.S=3.2 F aprox.N=150
#009053-03332-31106
- D: 16
- D1: M6
- D2: 16
- F aprox. N: 150.0
Piezas presión lateral forma A.S=3.2 F aprox.N=200
#009053-03332-31108
- D: 16
- D1: M6
- D2: 16
- F aprox. N: 200.0
Piezas presión lateral forma B. S=1.6 F aprox.N=20
#009053-03332-32054
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 20.0
Piezas presión lateral forma B. S=1.6 F aprox.N=50
#009053-03332-32056
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 50.0
Piezas presión lateral forma B.S=1.6 F aprox.N=100
#009053-03332-32058
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 100.0
Piezas presión lateral forma B. S=2 F aprox. N=40
#009053-03332-32064
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 40.0
Piezas presión lateral forma B. S=2 F aprox. N=75
#009053-03332-32066
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 75.0
Piezas presión lateral forma B. S=2 F aprox. N=100
#009053-03332-32068
- D: 10
- D1: M4
- D2: 10
- F aprox. N: 100.0
Piezas presión lateral forma B.S=3.2 F aprox.N=100
#009053-03332-32104
- D: 16
- D1: M6
- D2: 16
- F aprox. N: 100.0
Piezas presión lateral forma B.S=3.2 F aprox.N=150
#009053-03332-32106
- D: 16
- D1: M6
- D2: 16
- F aprox. N: 150.0
Piezas presión lateral forma B.S=3.2 F aprox.N=200
#009053-03332-32108
- D: 16
- D1: M6
- D2: 16
- F aprox. N: 200.0
