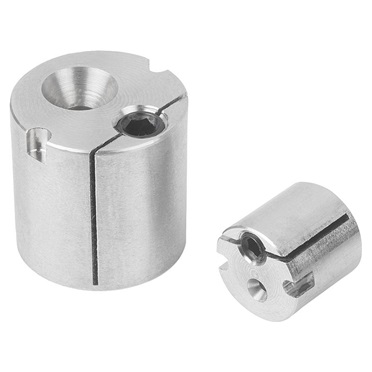

Soportes excéntricos con perforación de centrado (5)

Versión: Acabado natural.

Indicación: Utilizar perforación de alojamiento H7. Girando el perno roscado se genera una presión superficial. Con una llave de gancho ajustable puede colocarse la excéntrica radialmente en la posición correcta y fijarla mediante el tornillo prisionero.

Aplicación: Los casquillos de alojamiento excéntricos se utilizan, por ejemplo, como tope o compensación de tolerancia.

• 1) Perforación de centrado DIN 332-1, forma A
• 2) Forma básica con centrado
• 3) Con ranura de escala como tope visual
• 4) Perforación de paso
• 5) Perforación de rosca

Ventajas:

• Manejo sencillo
• Sujeción con tornillo prisionero
• Espacio de instalación reducido
• Posición de montaje indistinta
• Aplicación individual
• Uso múltiple
