Dispositivos de sujeción de forma neumáticos (2)

Material:

• Cuerpo de sujeción de acero templado y revenido.
• Pinza de sujeción de aluminio de alta resistencia.
• Cuerpo de sujeción niquelado, pinzas de sujeción de color azul anodizado.

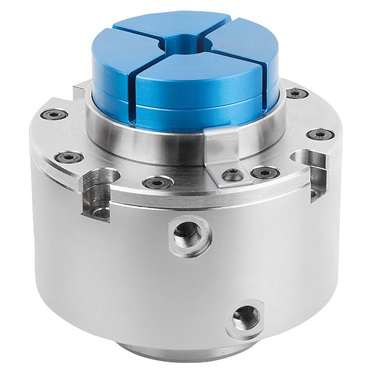

Indicación: El dispositivo de sujeción de forma neumático consiste en un cuerpo de sujeción y unas pinzas de sujeción. El cuerpo de sujeción puede atornillarse a los dispositivos según las medidas de montaje.

Proceso de sujeción:

• Abrir la pinza de sujeción aplicando aire comprimido en la conexión "abrir".
• Cerrar la pinza de sujeción (proceso de sujeción) aplicando aire comprimido en la conexión "cerrar".
• Las conexiones neumáticas pueden atornillarse desde abajo o lateralmente de forma opcional. Si se conecta aire desde abajo, deben cerrarse las conexiones neumáticas laterales.

Mecanizado de pinza de sujeción para sujeción exterior: En la pinza de sujeción se coloca la contraforma de la pieza de trabajo que se vaya a sujetar. Se admiten superficies de forma libre y contornos asimétricos. Con un simple cambio de la pinza de sujeción pueden sujetarse distintas piezas de trabajo de forma rápida y segura. La pinza de sujeción se puede fresar hasta la altura H2. De esta forma es posible incorporar varios contornos de piezas de trabajo en la pinza de sujeción.

• Precisión de repetición de pieza de trabajo: +/-0,03
• Precisión de repetición tras el cambio de la pinza de sujeción +/- 0,02
• La carrera de sujeción de la pinza de sujeción es de 0,15 mm radialmente por segmento de sujeción.
• Para no dañar la pinza de sujeción, no debe accionarse sin pieza de trabajo o anillo de sujeción.
• El rango de presión del aire de servicio debe ser entre 0,45 y 0,55 MPa.
• Las fuerzas de sujeción hacen referencia a 0,5 MPa.

Accesorios:

• Anillo de sujeción para mecanizar el contorno.
• Junta tórica
• Bulón de posicionamiento
• Tornillo tensor para pinza de sujeción.
