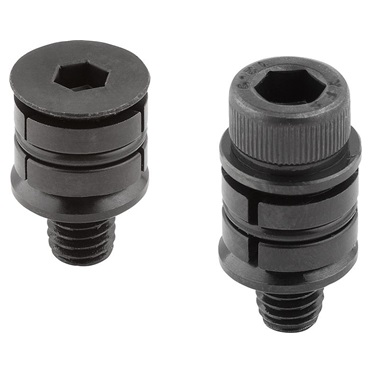

Bridas de centrado circular (8)
×
Material: Acero para temple y revenido.
Versión: Endurecido (33-39 HRC) y bruñido.
Indicación: La brida de centrado y sujeción permite centrar y sujetar una pieza de trabajo en el agujero. Mediante las superfi cies de cuña se alcanza una gran fuerza de sujeción. Se pueden solicitar bridas de centrado y sujeción con tornillos de cabeza cilíndrica o con tornillos avellanados. Brida de centrado y sujeción con efecto de tracción hacia abajo.
Indicación sobre el dibujo:
- Forma A: con tornillo avellanado
- Forma B: con tornillo de cabeza cilíndrica
- La medida H se refiere a la altura con ≥D.
- La medida L se refiere a la longitud con ≤D.
- 1) Junta tórica
Brida centrado redonda tornillo cilíndrico,B. D=M8
#03164-21608
Fuerza de sujeción máx. kN
9,0
Forma
B
SW
6,0
Par de apriete Nm
25,0
Brida centrado redonda tornillo cilíndrico,B. D=M6
#03164-21206
Fuerza de sujeción máx. kN
5,0
Forma
B
SW
5,0
Par de apriete Nm
9,1
Brida centrado redonda tornillo cilíndrico,B. D=M5
#03164-21005
Fuerza de sujeción máx. kN
2,5
Forma
B
SW
4,0
Par de apriete Nm
5,4
Brida centrado redonda tornillo cilíndrico,B. D=M4
#03164-20804
Fuerza de sujeción máx. kN
1,5
Forma
B
SW
3,0
Par de apriete Nm
2,7
Brida centrado redonda tornillo avellanado,A. D=M8
#03164-11608
Fuerza de sujeción máx. kN
4,0
Forma
A
SW
5,0
Par de apriete Nm
18,0
Brida centrado redonda tornillo avellanado,A. D=M6
#03164-11206
Fuerza de sujeción máx. kN
2,1
Forma
A
SW
4,0
Par de apriete Nm
7,3
Brida centrado redonda tornillo avellanado,A. D=M5
#03164-11005
Fuerza de sujeción máx. kN
1,5
Forma
A
SW
3,0
Par de apriete Nm
4,3
Brida centrado redonda tornillo avellanado,A. D=M4
#03164-10804
Fuerza de sujeción máx. kN
0,9
Forma
A
SW
2,5
Par de apriete Nm
2,1
