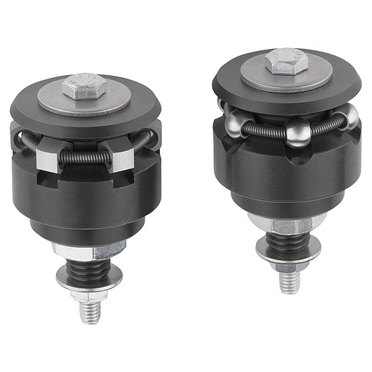

Bridas de centrado con bolas o cabeza hexagonal (21)
×
Material:
Cuerpo 1.2842.
Bolas y hexágonos 1.4112.
Muelle de tracción 1.4310.
Versión:
- Cuerpo endurecido y bruñido.
- Bolas y hexágono endurecido y pulido.
Aplicación: Para el posicionamiento centrado y la sujeción en agujeros ciegos. Manejo desde abajo, manual o automático, a través de sistema neumático o sistema hidráulico.
Ventajas:
- Centrado automático preciso.
- Sujeción sin deformaciones.
- Gran recorrido de ajuste.
- Escasa altura de montaje.
- Efecto de tracción hacia abajo.
Datos técnicos:
- Precisión de repetición ±0,025
- Precisión de concentricidad ±0,05
Indicación sobre el dibujo:
- Forma A: con bola, adecuado para la sujeción en agujeros en los que se aceptan ligeras impresiones.
- Forma B: con hexágono, para paredes perforadas con superficie delicada.
Ayuda de montaje: espiga para determinar la posición exacta de los segmentos de sujeción.
Brida centrado tuerca hexagonal, forma B. H = 61.6
#009053-03158-0208708
Fuerza de sujeción máx. kN
12,5
Forma
B
SW
16,0
Par de apriete máx. Nm
79,0
Brida centrado tuerca hexagonal, forma B. H = 55.4
#009053-03158-0207108
Fuerza de sujeción máx. kN
10,0
Forma
B
SW
13,0
Par de apriete máx. Nm
43,0
Brida centrado tuerca hexagonal, forma B. H = 49.9
#009053-03158-0205508
Fuerza de sujeción máx. kN
8,0
Forma
B
SW
13,0
Par de apriete máx. Nm
43,0
Brida centrado tuerca hexagonal, forma B. H = 34.2
#009053-03158-0204706
Fuerza de sujeción máx. kN
6,5
Forma
B
SW
10,0
Par de apriete máx. Nm
17,0
Brida centrado tuerca hexagonal, forma B. H = 34.2
#009053-03158-0203906
Fuerza de sujeción máx. kN
6,5
Forma
B
SW
10,0
Par de apriete máx. Nm
17,0
Brida centrado tuerca hexagonal, forma B. H = 30.3
#009053-03158-0203106
Fuerza de sujeción máx. kN
4,5
Forma
B
SW
10,0
Par de apriete máx. Nm
17,0
Brida centrado tuerca hexagonal, forma B. H = 25.4
#009053-03158-0202705
Fuerza de sujeción máx. kN
4,5
Forma
B
SW
8,0
Par de apriete máx. Nm
10,0
Brida centrado tuerca hexagonal, forma B. H = 25.4
#009053-03158-0202305
Fuerza de sujeción máx. kN
4,5
Forma
B
SW
8,0
Par de apriete máx. Nm
10,0
Brida centrado tuerca hexagonal, forma B. H = 20.9
#009053-03158-0201904
Fuerza de sujeción máx. kN
4,0
Forma
B
SW
7,0
Par de apriete máx. Nm
5,0
Brida centrado tuerca hexagonal, forma B. H = 17.3
#009053-03158-0201503
Fuerza de sujeción máx. kN
3,5
Forma
B
SW
5,5
Par de apriete máx. Nm
2,0
Brida de centrado con bolas, forma A. H = 61.6
#009053-03158-0108708
Par de apriete máx. Nm
79,0
Número de bolas
6,0
Fuerza de sujeción máx. kN
12,5
Ø de bola
16,0
Brida de centrado con bolas, forma A. H = 55.4
#009053-03158-0107108
Par de apriete máx. Nm
43,0
Número de bolas
6,0
Fuerza de sujeción máx. kN
10,0
Ø de bola
16,0
Brida de centrado con bolas, forma A. H = 49.9
#009053-03158-0105508
Par de apriete máx. Nm
43,0
Número de bolas
6,0
Fuerza de sujeción máx. kN
8,0
Ø de bola
16,0
Brida de centrado con bolas, forma A. H = 34.2
#009053-03158-0104706
Par de apriete máx. Nm
17,0
Número de bolas
6,0
Fuerza de sujeción máx. kN
6,5
Ø de bola
8,0
Brida de centrado con bolas, forma A. H = 34.2
#009053-03158-0103906
Par de apriete máx. Nm
17,0
Número de bolas
6,0
Fuerza de sujeción máx. kN
6,5
Ø de bola
8,0
Brida de centrado con bolas, forma A. H = 30.3
#009053-03158-0103106
Par de apriete máx. Nm
17,0
Número de bolas
3,0
Fuerza de sujeción máx. kN
4,5
Ø de bola
8,0
Brida de centrado con bolas, forma A. H = 25.4
#009053-03158-0102705
Par de apriete máx. Nm
10,0
Número de bolas
3,0
Fuerza de sujeción máx. kN
4,5
Ø de bola
4,0
Brida de centrado con bolas, forma A. H = 25.4
#009053-03158-0102305
Par de apriete máx. Nm
10,0
Número de bolas
3,0
Fuerza de sujeción máx. kN
4,5
Ø de bola
4,0
Brida de centrado con bolas, forma A. H = 20.9
#009053-03158-0101904
Par de apriete máx. Nm
5,0
Número de bolas
3,0
Fuerza de sujeción máx. kN
4,0
Ø de bola
4,0
Brida de centrado con bolas, forma A. H = 17.3
#009053-03158-0101503
Par de apriete máx. Nm
2,0
Número de bolas
3,0
Fuerza de sujeción máx. kN
3,5
Ø de bola
4,0
