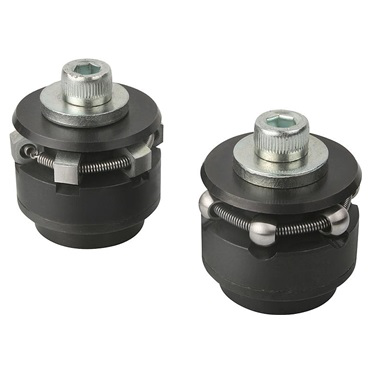

Bridas de centrado con bolas o cabeza hexagonal

Material:

Cuerpo 1.2842.
Bolas y hexágonos 1.4112.
Muelle de tracción 1.4310.

Versión:

Cuerpo endurecido y bruñido.
Bolas y hexágono endurecido y pulido.

Aplicación: Posicionar y sujetar las piezas de trabajo en las perforaciones indicadas desde dentro hacia fuera y de modo que queden centradas.

Ventajas:

Centrado automático preciso.
Sujeción sin deformaciones.
Gran recorrido de ajuste.
Escasa altura de montaje.

Datos técnicos:

Precisión de repetición ±0,025
Precisión de concentricidad ±0,05

Indicación sobre el dibujo:

Forma A: con bola, adecuado para la sujeción en agujeros en los que se aceptan ligeras impresiones.
Forma B: con hexágono, para paredes perforadas con superficie delicada.

Ayuda de montaje: espiga para determinar la posición exacta de los segmentos de sujeción.

Bridas de centrado con bolas o cabeza hexagonal (21)
