Mandriles de sujeción con sujeción lateral (2)
Material:
- Carcasa de acero de construcción.
- Tornillo tensor de acero para temple y revenido.
Versión:
- Carcasa bruñida.
- Tornillo tensor tratado en caliente a 10.9, endurecido y recubierto con PTFE.
Indicación: Gracias a la sujeción lateral, el mandril de sujeción es especialmente adecuado para el reprocesamiento de piezas de tornos y fresadoras con agujero ciego. Mediante giro o fresado, el diámetro D se puede adaptar al diámetro de la pieza de trabajo que se vaya a sujetar. El movimiento de sujeción se realiza manualmente con una llave con macho hexagonal.
- D mín. = diámetro mínimo admisible sobre el que se puede girar o fresar D.
Montaje: Distender el mandril de sujeción aprox. 0,1 mm (recorrido de sujeción) a través del diámetro en estado de reposo. El mandril de sujeción se podrá girar o fresar entonces sobre el diámetro requerido. Para el procesamiento, se suministra un anillo de bloqueo. En caso necesario, la brida se puede centrar en un agujero de referencia o con pasadores de ajuste. La forma A se suministra con 6 tornillos de fijación.
Indicación sobre el dibujo:

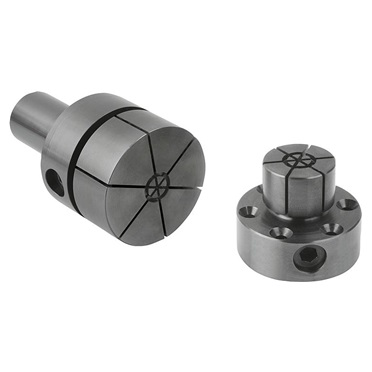

- Forma A: para centros de mecanizado, taladradoras y fresadoras
- Forma B: con vástago de sujeción para tornos
