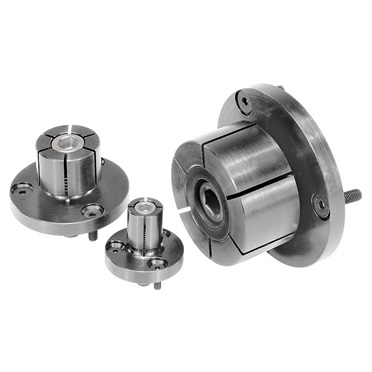

Mandriles de sujeción (11)

Material: Carcasa de acero de construcción, tornillo con cabeza cónica de acero de cementación.

Versión:

• Carcasa bruñida.
• Tornillo con cabeza cónica templado por cementación.

Indicación: El mandril de sujeción es especialmente adecuado para el reprocesamiento de piezas de tornos. Mediante giro o fresado, el diámetro D se puede adaptar al diámetro de la pieza de trabajo que se vaya a sujetar. Estructura baja: sin obstáculos por garras de sujeción. Movimiento de sujeción con llave con macho hexagonal o de forma hidráulica.

•  D mín. = diámetro mínimo admisible sobre el que se puede girar o fresar D.

Montaje: Distender el mandril de sujeción aprox. 0,1 mm (recorrido de sujeción) a través del diámetro en estado de reposo. El mandril de sujeción se podrá procesar entonces en un torno o en una fresadora sobre el diámetro interior de la pieza de trabajo. En caso necesario, la brida se puede centrar en una perforación o con pasadores de ajuste.

Indicación sobre el dibujo:
1) Tornillo con cabeza cónica
