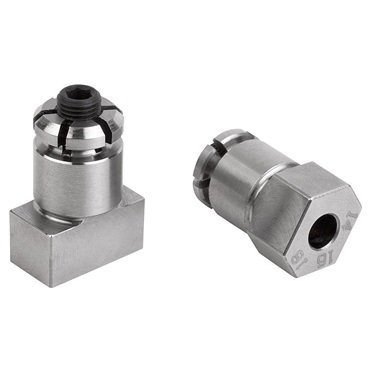

Bulones de posicionamiento extensibles (4)

Material: Acero para temple y revenido.

Versión: Tratado en caliente y bruñido. El diámetro de centrado y las superficies de guiado están pulidos.

Indicación: Con ayuda de los bulones de posicionamiento extensibles, se pueden posicionar placas de retícula, por ejemplo, sobre mesas de máquinas con ranuras en T (ver imagen). Las placas que se vayan a posicionar deben presentar dos perforaciones adecuadas para la espiga extensible. El tornillo de ajuste tiene un hexágono interior continuo y se puede manejar, por tanto, por los dos lados.

Indicación sobre el dibujo:

• 1) Placa reticulada
• 2) Hierros de sujeción
• 3) Mesa de máquinas
• 4) Bulón de posicionamiento extensible
