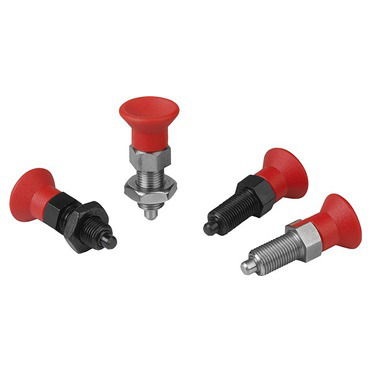

Pernos de bloqueo. Botón de maniobra rojo



Pernos de bloqueo. Botón de maniobra rojo

Pernos de bloqueo. Botón de maniobra rojo (96)

Material:

Versión de acero:

  • Clavija de bloqueo endurecida:
    • Clase de resistencia 5.8.

Versión de acero inoxidable:

  • Clavija de bloqueo endurecida:
    • Casquillo roscado 1.4305.
    • Clavija de bloqueo 1.4034.

Clavija de bloqueo no endurecida:

  • Casquillo roscado 1.4305.
  • Clavija de bloqueo 1.4305.

Botón de maniobra termoplástico rojo.

Versión:

  • Versión de acero:
    • Clavija de bloqueo endurecida, pulida y bruñida.

Versión de acero inoxidable:

  • Clavija de bloqueo endurecida, pulida y con acabado natural.
  • Clavija de bloqueo no endurecida, pulida y con acabado natural.


Indicación: Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Para evitar que la clavija de bloqueo rebote cuando sea necesario desacoplarla tras un periodo de tiempo prolongado, se utilizará la forma C o la forma D.

Accesorios:

  • Anillos distanciadores 03089









Order by:
Perno bloqueo rojo, forma D, acero endurecido.D=3
#03089-490384
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
10.0
Fuerza del muelle inicial F1 aprox. N
4.5
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma D, acero endurecido.D=16
#03089-451684
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
46.0
Fuerza del muelle inicial F1 aprox. N
20.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma D, acero endurecido.D=12
#03089-441284
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
39.0
Fuerza del muelle inicial F1 aprox. N
15.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma D, acero endurecido.D=10
#03089-441084
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
34.0
Fuerza del muelle inicial F1 aprox. N
15.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma D, acero endurecido.D=8
#03089-430884
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
35.0
Fuerza del muelle inicial F1 aprox. N
15.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma D, acero endurecido.D=6
#03089-420684
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
14.0
Fuerza del muelle inicial F1 aprox. N
6.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma D, acero endurecido.D=5
#03089-410584
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
12.0
Fuerza del muelle inicial F1 aprox. N
5.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma D, acero endurecido.D=4
#03089-400484
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
12.0
Fuerza del muelle inicial F1 aprox. N
6.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma C, acero endurecido.D=3
#03089-390384
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
10.0
Fuerza del muelle inicial F1 aprox. N
4.5
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma C, acero endurecido.D=16
#03089-351684
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
46.0
Fuerza del muelle inicial F1 aprox. N
20.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma C, acero endurecido.D=12
#03089-341284
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
39.0
Fuerza del muelle inicial F1 aprox. N
15.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma C, acero endurecido.D=10
#03089-341084
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
34.0
Fuerza del muelle inicial F1 aprox. N
15.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma C, acero endurecido.D=8
#03089-330884
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
35.0
Fuerza del muelle inicial F1 aprox. N
15.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma C, acero endurecido.D=6
#03089-320684
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
14.0
Fuerza del muelle inicial F1 aprox. N
6.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma C, acero endurecido.D=5
#03089-310584
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
12.0
Fuerza del muelle inicial F1 aprox. N
5.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma C, acero endurecido.D=4
#03089-300484
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
12.0
Fuerza del muelle inicial F1 aprox. N
6.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma B, acero endurecido.D=3
#03089-290384
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
10.0
Fuerza del muelle inicial F1 aprox. N
4.5
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma B, acero endurecido.D=16
#03089-251684
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
46.0
Fuerza del muelle inicial F1 aprox. N
20.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma B, acero endurecido.D=12
#03089-241284
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
39.0
Fuerza del muelle inicial F1 aprox. N
15.0
Superficie cuerpo de base
endurecido
Perno bloqueo rojo, forma B, acero endurecido.D=10
#03089-241084
Material del cuerpo de base
Acero
Fuerza del muelle final F2 aprox. N
34.0
Fuerza del muelle inicial F1 aprox. N
15.0
Superficie cuerpo de base
endurecido
