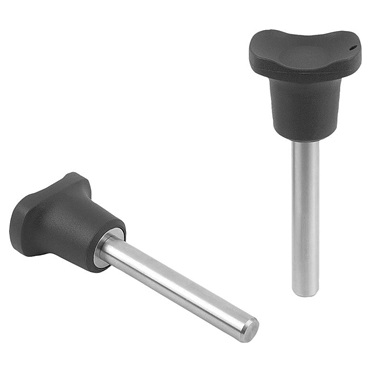

Pernos enchufables con seguro axial magnético (27)
×
Versión:
- Empuñadura negra.
- Acero inoxidable con acabado natural.
Indicación: Los pernos enchufables con seguro axial magnético sirven para fijar y unir piezas de trabajo y otras piezas de forma rápida y sencilla. Un imán integrado en la empuñadura garantiza el aseguramiento de la posición axial, manteniendo el perno enchufable en la posición de inserción. Además, las superficies lisas y una perforación de inserción en sentido perpendicular tienen un efecto positivo sobre las fuerzas de sujeción. Mediante otros sistemas de sujeción opcionales, los pernos enchufables pueden asegurarse de forma imperdible.
Fuerza de cizallado de sección doble (F) = S · τ aB máx.
Accesorios:
- Cable de seguridad en espiral 03199....
- Cable de retención con ojete 03199....
- Ojo de llave 03199....
- Cadenas de bolas 96390....
Indicación sobre el dibujo:
- 1. Imán
- 2. Pieza magnética/pieza de trabajo
Pernos enchuf. seguro axial magnético. D1=6 L5=80
#03412-4612080
Fuerza cizallado de sección doble máx Kn
86,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
12,0
Pernos enchuf. seguro axial magnético. D1=6 L5=70
#03412-4612070
Fuerza cizallado de sección doble máx Kn
86,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
12,0
Pernos enchuf. seguro axial magnético. D1=6 L5=60
#03412-4612060
Fuerza cizallado de sección doble máx Kn
86,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
12,0
Pernos enchuf. seguro axial magnético. D1=6 L5=50
#03412-4612050
Fuerza cizallado de sección doble máx Kn
86,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
12,0
Pernos enchuf. seguro axial magnético. D1=6 L5=40
#03412-4612040
Fuerza cizallado de sección doble máx Kn
86,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
12,0
Pernos enchuf. seguro axial magnético. D1=6 L5=30
#03412-4612030
Fuerza cizallado de sección doble máx Kn
86,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
12,0
Pernos enchuf. seguro axial magnético. D1=6 L5=80
#03412-4610080
Fuerza cizallado de sección doble máx Kn
60,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
10,0
Pernos enchuf. seguro axial magnético. D1=6 L5=70
#03412-4610070
Fuerza cizallado de sección doble máx Kn
60,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
10,0
Pernos enchuf. seguro axial magnético. D1=6 L5=60
#03412-4610060
Fuerza cizallado de sección doble máx Kn
60,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
10,0
Pernos enchuf. seguro axial magnético. D1=6 L5=50
#03412-4610050
Fuerza cizallado de sección doble máx Kn
60,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
10,0
Pernos enchuf. seguro axial magnético. D1=6 L5=40
#03412-4610040
Fuerza cizallado de sección doble máx Kn
60,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
10,0
Pernos enchuf. seguro axial magnético. D1=6 L5=30
#03412-4610030
Fuerza cizallado de sección doble máx Kn
60,0
L3
31,3
Fuerza de retención aprox. N
74
Perforación de alojamiento H11
10,0
Pernos enchuf. seguro axial magnético. D1=6 L5=15
#03412-4610015
Fuerza cizallado de sección doble máx Kn
60,0
L3
31,3
L2
39,5
Perforación de alojamiento H11
10,0
Pernos enchuf. seguro axial magnético. D1=6 L5=80
#03412-3308080
Fuerza cizallado de sección doble máx Kn
38,0
L3
26,1
L2
33,0
Perforación de alojamiento H11
8,0
Pernos enchuf. seguro axial magnético. D1=6 L5=70
#03412-3308070
Fuerza cizallado de sección doble máx Kn
38,0
L3
26,1
L2
33,0
Perforación de alojamiento H11
8,0
Pernos enchuf. seguro axial magnético. D1=6 L5=60
#03412-3308060
Fuerza cizallado de sección doble máx Kn
38,0
L3
26,1
L2
33,0
Perforación de alojamiento H11
8,0
Pernos enchuf. seguro axial magnético. D1=6 L5=50
#03412-3308050
Fuerza cizallado de sección doble máx Kn
38,0
L3
26,1
L2
33,0
Perforación de alojamiento H11
8,0
Pernos enchuf. seguro axial magnético. D1=6 L5=40
#03412-3308040
Fuerza cizallado de sección doble máx Kn
38,0
L3
26,1
L2
33,0
Perforación de alojamiento H11
8,0
Pernos enchuf. seguro axial magnético. D1=6 L5=30
#03412-3308030
Fuerza cizallado de sección doble máx Kn
38,0
L3
26,1
L2
33,0
Perforación de alojamiento H11
8,0
Pernos enchuf. seguro axial magnético. D1=6 L5=15
#03412-3308015
Fuerza de retención aprox. N
43
Fuerza cizallado de sección doble máx Kn
38,0
L3
26,1
Perforación de alojamiento H11
8,0
