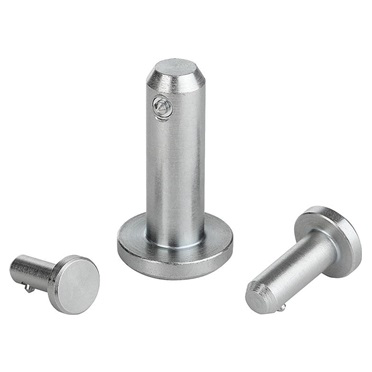

Pernos enchufables con seguro axial (16)
×
Material: Acero.
Versión: Cincado.
Indicación: Los pernos enchufables sirven para fijar y unir piezas de trabajo y otras piezas de forma rápida y sencilla. Fuerza de cizallado de sección doble (F) = S · τ aB máx.
Montaje: Tener en cuenta la medida X en la pieza contraria como ayuda de introducción.

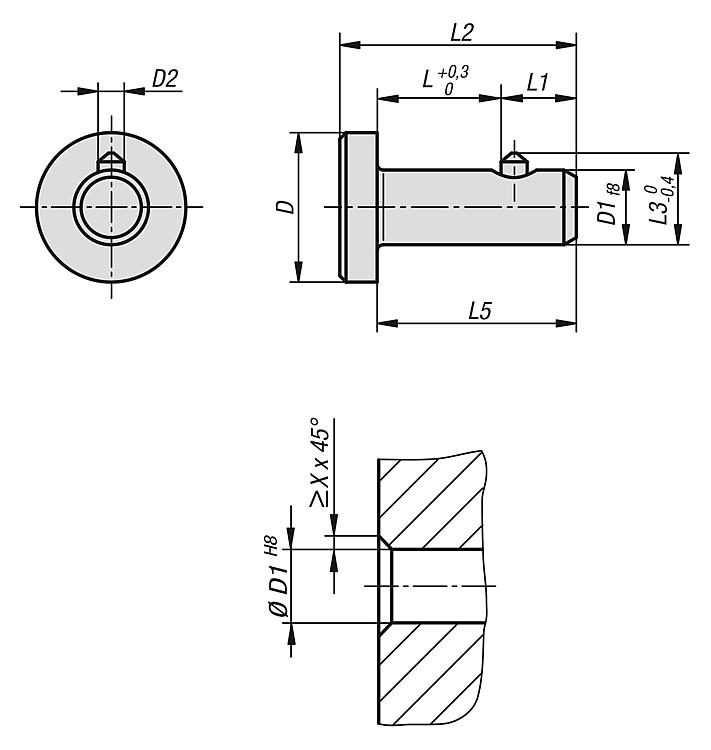

Indicación sobre el dibujo:
- Bisel para pieza contraria Xmin. x 45°
Pernos enchufables con seguro axial. D=24 L=30
#009053-03410-2412030
X
1,2
L3
13,8
L2
43,0
Fuerza cizallado de sección doble máx Kn
51,0
Pernos enchufables con seguro axial. D=24 L=25
#009053-03410-2412025
X
1,2
L3
13,8
L2
38,0
Fuerza cizallado de sección doble máx Kn
51,0
Pernos enchufables con seguro axial. D=24 L=20
#009053-03410-2412020
X
1,2
L3
13,8
L2
33,0
Fuerza cizallado de sección doble máx Kn
51,0
Pernos enchufables con seguro axial. D=24 L=16
#009053-03410-2412016
X
1,2
L3
13,8
L2
29,0
Fuerza cizallado de sección doble máx Kn
51,0
Pernos enchufables con seguro axial. D=20 L=25
#009053-03410-2010025
X
1,2
L3
11,8
L2
37,0
Fuerza cizallado de sección doble máx Kn
35,0
Pernos enchufables con seguro axial. D=20 L=20
#009053-03410-2010020
X
1,2
L3
11,8
L2
32,0
Fuerza cizallado de sección doble máx Kn
35,0
Pernos enchufables con seguro axial. D=20 L=16
#009053-03410-2010016
X
1,2
L3
11,8
L2
28,0
Fuerza cizallado de sección doble máx Kn
35,0
Pernos enchufables con seguro axial. D=20 L=12
#009053-03410-2010012
X
1,2
L3
11,8
L2
24,0
Fuerza cizallado de sección doble máx Kn
35,0
Pernos enchufables con seguro axial. D=16 L=25
#009053-03410-1608025
X
1,1
L3
9,4
L2
35,0
Fuerza cizallado de sección doble máx Kn
22,0
Pernos enchufables con seguro axial. D=16 L=20
#009053-03410-1608020
X
1,1
L3
9,4
L2
30,0
Fuerza cizallado de sección doble máx Kn
22,0
Pernos enchufables con seguro axial. D=16 L=16
#009053-03410-1608016
X
1,1
L3
9,4
L2
26,0
Fuerza cizallado de sección doble máx Kn
22,0
Pernos enchufables con seguro axial. D=16 L=12
#009053-03410-1608012
X
1,1
L3
9,4
L2
22,0
Fuerza cizallado de sección doble máx Kn
22,0
Pernos enchufables con seguro axial. D=12 L=20
#009053-03410-1206020
X
1,1
L3
7,4
L2
29,0
Fuerza cizallado de sección doble máx Kn
12,0
Pernos enchufables con seguro axial. D=12 L=16
#009053-03410-1206016
X
1,1
L3
7,4
L2
25,0
Fuerza cizallado de sección doble máx Kn
12,0
Pernos enchufables con seguro axial. D=12 L=12
#009053-03410-1206012
L3
7,4
L2
21,0
D2
2.1
Fuerza cizallado de sección doble máx Kn
12,0
Pernos enchufables con seguro axial. D=12 L=10
#009053-03410-1206010
L3
7,4
L2
19,0
X
1,1
Fuerza cizallado de sección doble máx Kn
12,0
