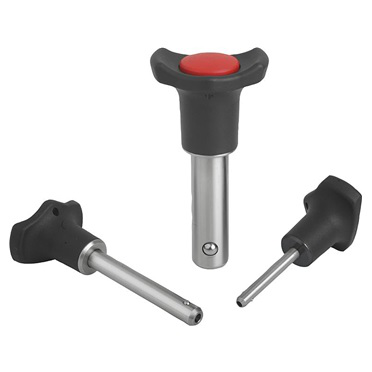

Pernos de bloqueo de bola autobloqueante (56)
×
Material:
- Empuñadura, botón pulsador de termoplástico.
- Partes de acero inoxidable.
Versión:
- Empuñadura negra.
- Botón pulsador rojo tráfico.
- Partes de acero con acabado natural.
Indicación: Los pernos de bloqueo de bola sirven para fijar y unir piezas de trabajo y otras piezas de forma rápida y sencilla. Presionando el botón pulsador, se pueden desbloquear las dos bolas y, de este modo, insertar las piezas que se vayan a conectar. Al soltar el botón pulsador, las bolas bloquean la conexión de forma segura y permanente. La versión con forma A es adecuada para rangos de uso con requisitos más altos y precisos.
Fuerza de cizallado de sección doble (F) = S · τ aB máx.
Características:
- Forma A: Perno pulido, collar metálico, gran fuerza de extracción axial
- Forma B: Perno con tolerancia h9, collar de plástico, poca fuerza de extracción axial
Accesorios:
- Casquillos receptores para pernos de bloqueo de bola 03197
- Cable de seguridad en espiral 03199
- Cable de retención con ojete 03199
- Ojo de llave 03199

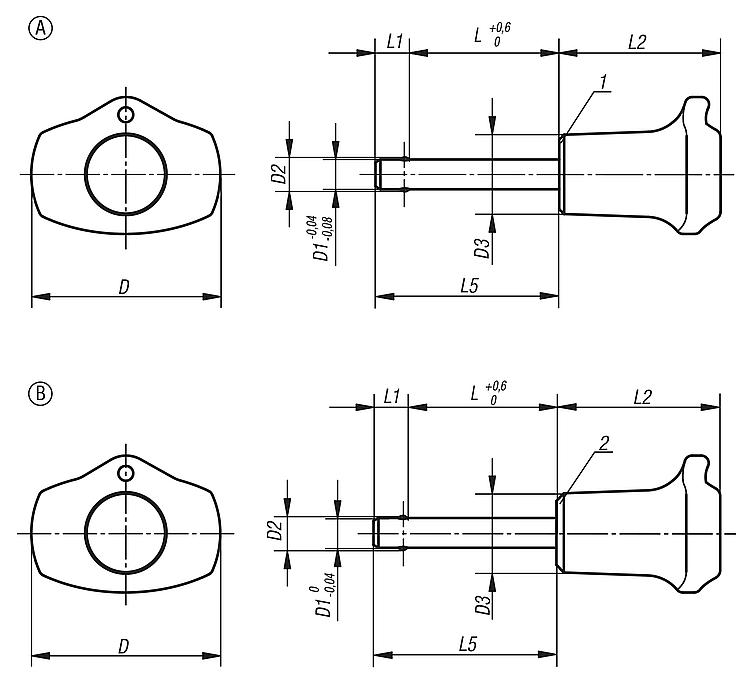

Indicación sobre el dibujo:
- 1) Cabeza de metal
- 2) Cabeza de plástico
Perno bloq. bola autobloq,forma B,plástico.L5=20.9
#009053-03193-13805015
- D1: 5
- D2: 5.5
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=25.9
#009053-03193-13805020
- D1: 5
- D2: 5.5
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=30.9
#009053-03193-13805025
- D1: 5
- D2: 5.5
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=35.9
#009053-03193-13805030
- D1: 5
- D2: 5.5
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=36.8
#009053-03193-13806030
- D1: 6
- D2: 6.85
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=46.8
#009053-03193-13806040
- D1: 6
- D2: 6.85
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=56.8
#009053-03193-13806050
- D1: 6
- D2: 6.85
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=37.8
#009053-03193-13808030
- D1: 8
- D2: 9.5
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=47.8
#009053-03193-13808040
- D1: 8
- D2: 9.5
- D3: 16
- D: 38
Perno bloq. bola autobloq,forma B,plástico.L5=57.8
#009053-03193-13808050
- D1: 8
- D2: 9.5
- D3: 16
- D: 38
Perno bloqueo bola autobloq, forma A, metal. L5=16
#009053-03193-3805010
- D2: 5.5
- D3: 16
- L: 10
- D1: 5
Perno bloqueo bola autobloq, forma A, metal. L5=21
#009053-03193-3805015
- D1: 5
- D2: 5.5
- D3: 16
- D: 38
Perno bloqueo bola autobloq, forma A, metal. L5=26
#009053-03193-3805020
- D2: 5.5
- D3: 16
- L: 20
- D1: 5
Perno bloqueo bola autobloq, forma A, metal. L5=31
#009053-03193-3805025
- D1: 5
- D2: 5.5
- D3: 16
- D: 38
Perno bloqueo bola autobloq, forma A, metal. L5=36
#009053-03193-3805030
- D1: 5
- D2: 5.5
- D3: 16
- D: 38
Perno bloqueo bola autobloq, forma A, metal. L5=17
#009053-03193-3806010
- D1: 6
- D2: 6.85
- D3: 16
- D: 38
Perno bloqueo bola autobloq, forma A, metal. L5=22
#009053-03193-3806015
- D1: 6
- D2: 6.85
- D3: 16
- D: 38
Perno bloqueo bola autobloq, forma A, metal. L5=27
#009053-03193-3806020
- D1: 6
- D2: 6.85
- D3: 16
- D: 38
Perno bloqueo bola autobloq, forma A, metal. L5=32
#009053-03193-3806025
- D1: 6
- D2: 6.85
- D3: 16
- D: 38
Perno bloqueo bola autobloq, forma A, metal. L5=37
#009053-03193-3806030
- D1: 6
- D2: 6.85
- D3: 16
- D: 38
