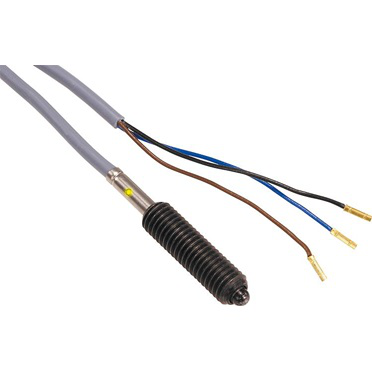

Piezas presión resorte,detección de fin de carrera (6)

Material:

• Manguito, perno de presión y muelle de acero.
• Interruptor de proximidad inductivo.

Versión: Bruñido. Perno de presión endurecido.

Indicación: A través de los interruptores de fi n de carrera montados se puede desencadenar una señal de control eléctrica.

• Tensión: U = 10 – 30 V CC
• Electricidad: I máx. = 200 mA
• Rango de temperatura: -25 °C – +70 °C
• Grado de protección: IP 67

Seguridad: El uso de las piezas de presión con resorte con detección de fin de carrera no es apto para asegurar personas.

Indicación sobre el dibujo:

• 3) Cable Ø 3,5 mm; longitud aprox. 2 m
• 4) Pantalla LED
• BN = Marrón
• BK = Negro
• BU = Azul

Ejemplo de aplicación de consulta de posición:

• Pos. 1: deslizadera encajada
• Pos. 2: deslizadera desencajada
