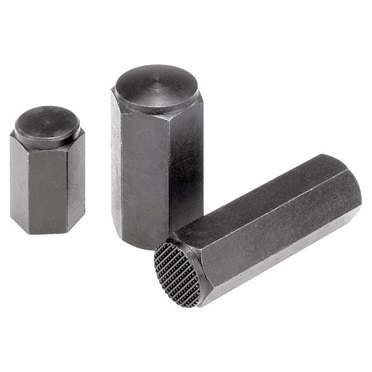

Pies del dispositivo con rosca interior (32)
×
Material: Cuerpo de acero para temple y revenido.
Versión: Cuerpo tratado en caliente y bruñido. Superficies de apoyo templadas por cementación.
Indicación: Los pies del dispositivo se utilizan para soportar piezas de trabajo y dispositivos brutos y tratados. Además, sirven como topes y piezas de presión en la fabricación de herramientas y dispositivos.
Indicación sobre el dibujo:
- Forma A: Superficie plana endurecida
- Forma B: Superficie plana pulida y endurecida
- Forma C: Superficie convexa endurecida
- Forma D: Superficie serrada tratada en caliente
Pies dispositivo rosca interior.Forma A. D=M6 H=20
#009053-02070-106X20
- D: M6
- D1: 9.5
- E: 2,0
- H: 20
Pies dispositivo rosca interior.Forma A. D=M6 H=40
#009053-02070-106X40
- D: M6
- D1: 9.5
- E: 2,0
- H: 40
Pies dispositivo rosca interior.Forma A.D=M10 H=32
#009053-02070-110X32
- D: M10
- D1: 16.5
- E: 3,0
- H: 32
Pies dispositivo rosca interior.Forma A.D=M10 H=63
#009053-02070-110X63
- D: M10
- D1: 16.5
- E: 3,0
- H: 63
Pies dispositivo rosca interior.Forma A.D=M12 H=32
#009053-02070-112X32
- D: M12
- D1: 18.5
- E: 3,0
- H: 32
Pies dispositivo rosca interior.Forma A.D=M12 H=63
#009053-02070-112X63
- D: M12
- D1: 18.5
- E: 3,0
- H: 63
Pies dispositivo rosca int. Forma A. D=M16 H=100
#009053-02070-116X100
- D: M16
- D1: 23
- E: 4,0
- H: 100
Pies dispositivo rosca interior.Forma A.D=M16 H=50
#009053-02070-116X50
- D: M16
- D1: 23
- E: 4,0
- H: 50
Pies dispositivo rosca interior.Forma B. D=M6 H=20
#009053-02070-206X20
- D: M6
- D1: 9.5
- E: 2,0
- H: 20
Pies dispositivo rosca interior.Forma B. D=M6 H=40
#009053-02070-206X40
- D: M6
- D1: 9.5
- E: 2,0
- H: 40
Pies dispositivo rosca interior.Forma B.D=M10 H=32
#009053-02070-210X32
- D: M10
- D1: 16.5
- E: 3,0
- H: 32
Pies dispositivo rosca interior.Forma B.D=M10 H=63
#009053-02070-210X63
- D: M10
- D1: 16.5
- E: 3,0
- H: 63
Pies dispositivo rosca interior.Forma B.D=M12 H=32
#009053-02070-212X32
- D: M12
- D1: 18.5
- E: 3,0
- H: 32
Pies dispositivo rosca interior.Forma B.D=M12 H=63
#009053-02070-212X63
- D: M12
- D1: 18.5
- E: 3,0
- H: 63
Pies dispositivo rosca int. Forma B. D=M16 H=100
#009053-02070-216X100
- D: M16
- D1: 23
- E: 4,0
- H: 100
Pies dispositivo rosca interior.Forma B.D=M16 H=50
#009053-02070-216X50
- D: M16
- D1: 23
- E: 4,0
- H: 50
Pies dispositivo rosca interior.Forma C. D=M6 H=20
#009053-02070-306X20
- D: M6
- H: 20
- H1: 12,0
- R: 15,0
Pies dispositivo rosca interior.Forma C. D=M6 H=40
#009053-02070-306X40
- D: M6
- H: 40
- H1: 12,0
- R: 15,0
Pies dispositivo rosca interior.Forma C.D=M10 H=32
#009053-02070-310X32
- D: M10
- H: 32
- H1: 18,0
- R: 30,0
Pies dispositivo rosca interior.Forma C.D=M10 H=63
#009053-02070-310X63
- D: M10
- H: 63
- H1: 18,0
- R: 30,0
