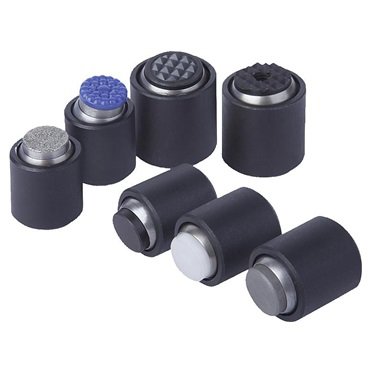

Soportes bola osc. junta tórica. Insert intercamb. (35)

Soportes con bola oscilante con junta tórica e insertos intercambiables.

Material:

• Cuerpo: acero para temple y revenido.
• Bola: acero resistente a los ácidos y a la corrosión.

Inserto:

• Formas C, F y M de acero para herramientas.
• Forma K de POM.
• Forma E de acero inoxidable.
• Forma O, acero inoxidable con superficie de diamante.
• Forma P, acero inoxidable con superficie de poliuretano.

Versión: Cuerpo tratado en caliente y bruñido. Bola endurecida con acabado natural.
Inserto:

• Formas C y F, endurecido y bruñido.
• Forma M con acanaladura de metal duro bruñido.
• Forma K, blanco.
• Forma E, endurecido, acabado natural.
• Forma O, superficie de diamante equiparable a granos abrasivos de 100.
• Forma P, superficie de poliuretano, dureza de 60° Shore.

Indicación: Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos. La bola se puede retirar de la carcasa ejerciendo una ligera presión sobre el tornillo de cabeza cilíndrica. Bola asegurada contra torsiones.

Ventajas: Alta rentabilidad gracias a los insertos intercambiables. La junta tórica integrada sostiene la bola e impide la entrada de agua y partículas extrañas. Esto garantiza un movimiento homogéneo.

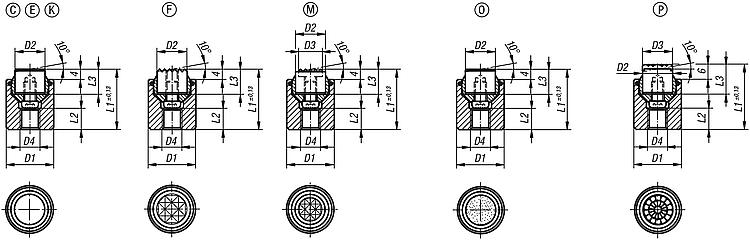

Indicación sobre el dibujo:

• Forma C: inserto de acero aplanado, plano
• Forma E: inserto de acero inoxidable aplanado, plano
• Forma F: pinza aplanada, con acanaladura
• Forma K: inserto POM aplanado, plano
• Forma M: pinza aplanada, con acanaladura de metal duro
• Forma O: inserto de acero inoxidable con superficie de diamante
• Forma P: inserto de acero inoxidable con superficie de poliuretano
