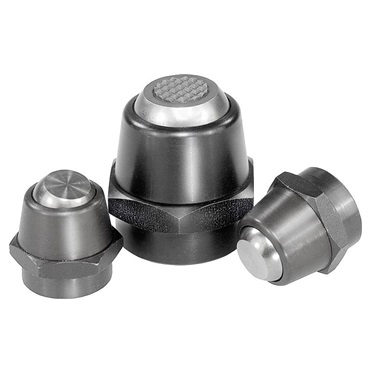

Soportes con bola oscilante ángulo incl. 14°,20° (18)
×
Material: Cuerpo de acero. Bola de acero resistente a los ácidos y a la corrosión. Forma M con inserto de metal duro.
Versión: Cuerpo bruñido, bola con acabado natural.
Indicación: Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos. Patente solicitada. En la rosca D3 se pueden enroscar y pegar tornillos de sujeción o tornillos prisioneros. De este modo, se consigue fácilmente un soporte con bola oscilante y rosca exterior. Bola asegurada contra torsiones.
Ventajas:
- El soporte con bola oscilante es pivotante.
- Soporte con gran fuerza de carga.
- La junta tórica integrada impide la entrada de suciedad y partículas extrañas. De este modo, se garantiza un funcionamiento seguro.

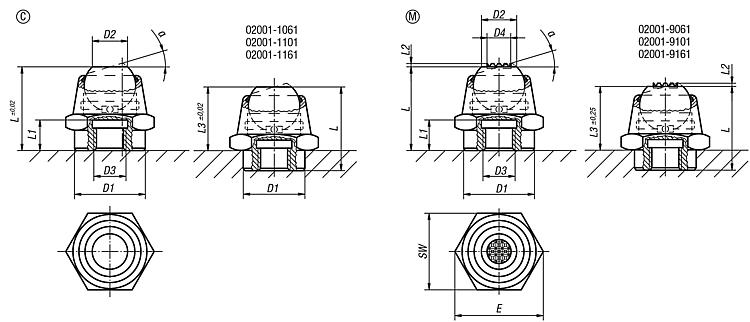

Indicación sobre el dibujo:
- Forma C: bola aplanada, plana
- Forma M: bola aplanada, con acanaladura de metal duro
Soporte bola forma M, bola aplanada. D1=34, D3=M20
#009053-02001-920
Ø de bola
25,0
Forma
M
Capacidad carga máx. kN (carga estatica)
90,0
α
20°
Soporte bola forma M, bola aplanada. D1=26, D3=M16
#009053-02001-9161
Ø de bola
25,0
Forma
M
Capacidad carga máx. kN (carga estatica)
90,0
α
20°
Soporte bola forma M, bola aplanada. D1=34, D3=M16
#009053-02001-916
Ø de bola
25,0
Forma
M
Capacidad carga máx. kN (carga estatica)
90,0
α
20°
Soporte bola forma M, bola aplanada. D1=22, D3=M12
#009053-02001-912
Ø de bola
16,0
Forma
M
Capacidad carga máx. kN (carga estatica)
34,0
α
20°
Soporte bola forma M, bola aplanada. D1=18, D3=M10
#009053-02001-9101
Ø de bola
16,0
Forma
M
Capacidad carga máx. kN (carga estatica)
34,0
α
20°
Soporte bola forma M, bola aplanada. D1=22, D3=M10
#009053-02001-910
Ø de bola
16,0
Forma
M
Capacidad carga máx. kN (carga estatica)
34,0
α
20°
Soporte bola forma M, bola aplanada. D1=22, D3=M8
#009053-02001-908
Ø de bola
16,0
Forma
M
Capacidad carga máx. kN (carga estatica)
34,0
α
20°
Soporte bola forma M, bola aplanada. D1=12, D3=M6
#009053-02001-9061
Ø de bola
10,0
Forma
M
Capacidad carga máx. kN (carga estatica)
14,0
α
14°
Soporte bola forma M, bola aplanada. D1=16, D3=M6
#009053-02001-906
Ø de bola
10,0
Forma
M
Capacidad carga máx. kN (carga estatica)
14,0
α
14°
Soporte bola forma C, bola aplanada. D1=34, D3=M20
#009053-02001-120
Ø de bola
25,0
Forma
C
Capacidad carga máx. kN (carga estatica)
90,0
α
20°
Soporte bola forma C, bola aplanada. D1=26, D3=M16
#009053-02001-1161
Ø de bola
25,0
Forma
C
Capacidad carga máx. kN (carga estatica)
90,0
α
20°
Soporte bola forma C, bola aplanada. D1=34, D3=M16
#009053-02001-116
Ø de bola
25,0
Forma
C
Capacidad carga máx. kN (carga estatica)
90,0
α
20°
Soporte bola forma C, bola aplanada. D1=22, D3=M12
#009053-02001-112
Ø de bola
16,0
Forma
C
Capacidad carga máx. kN (carga estatica)
34,0
α
20°
Soporte bola forma C, bola aplanada. D1=18, D3=M10
#009053-02001-1101
Ø de bola
16,0
Forma
C
Capacidad carga máx. kN (carga estatica)
34,0
α
20°
Soporte bola forma C, bola aplanada. D1=22, D3=M10
#009053-02001-110
Ø de bola
16,0
Forma
C
Capacidad carga máx. kN (carga estatica)
34,0
α
20°
Soporte bola forma C, bola aplanada. D1=22, D3=M8
#009053-02001-108
Ø de bola
16,0
Forma
C
Capacidad carga máx. kN (carga estatica)
34,0
α
20°
Soporte bola forma C, bola aplanada. D1=12, D3=M6
#009053-02001-1061
Ø de bola
10,0
Forma
C
Capacidad carga máx. kN (carga estatica)
14,0
α
14°
Soporte bola forma C, bola aplanada. D1=16, D3=M6
#009053-02001-106
Ø de bola
10,0
Forma
C
Capacidad carga máx. kN (carga estatica)
14,0
α
14°
