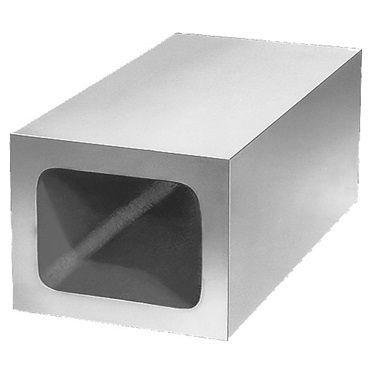

Cuerpo hueco cuadrado de fundición gris (12)
×
Indicar la longitud L al hacer el pedido.
Indicación: La longitud L se trabaja mediante corte de sierra y se suministra siempre con medida excedente.
Indicación sobre el dibujo:
- Superficies trabajadas: ±0,25 mm
- Superficies en bruto: ±2 mm
- Tolerancias de las longitudes:
- ?200 mm: +3/+10
- De 201 mm a 590 mm: +8/+15
- ?600 mm: +20/+50
Cuerpo hueco rectangular L=100 80X63
#009053-01760-01X100
- R: 6,0
- L = longitud: 100
- ≈ S: 12,0
- H=Altura: 63,0
Cuerpo hueco rectangular L=200 80X63
#009053-01760-01X200
- R: 6,0
- L = longitud: 200
- ≈ S: 12,0
- H=Altura: 63,0
Cuerpo hueco rectangular L=200 100X80
#009053-01760-02X200
- R: 8,0
- L = longitud: 200
- ≈ S: 16,0
- H=Altura: 80,0
Cuerpo hueco rectangular L=400 100X80
#009053-01760-02X400
- R: 8,0
- L = longitud: 400
- ≈ S: 16,0
- H=Altura: 80,0
Cuerpo hueco rectangular L=200 160X100
#009053-01760-03X200
- R: 10,0
- L = longitud: 200
- ≈ S: 22,0
- H=Altura: 100,0
Cuerpo hueco rectangular L=300 160X100
#009053-01760-03X300
- R: 10,0
- L = longitud: 300
- ≈ S: 22,0
- H=Altura: 100,0
Cuerpo hueco rectangular L=600 160X100
#009053-01760-03X600
- R: 10,0
- L = longitud: 600
- ≈ S: 22,0
- H=Altura: 100,0
Cuerpo hueco rectangular L=200 200X160
#009053-01760-04X200
- R: 16,0
- L = longitud: 200
- ≈ S: 25,0
- H=Altura: 160,0
Cuerpo hueco rectangular L=300 200X160
#009053-01760-04X300
- R: 16,0
- L = longitud: 300
- ≈ S: 25,0
- H=Altura: 160,0
Cuerpo hueco rectangular L=600 200X160
#009053-01760-04X600
- R: 16,0
- L = longitud: 600
- ≈ S: 25,0
- H=Altura: 160,0
Cuerpo hueco rectangular L=300 250X200
#009053-01760-05X300
- R: 20,0
- L = longitud: 300
- ≈ S: 28,0
- H=Altura: 200,0
Cuerpo hueco rectangular L=600 250X200
#009053-01760-05X600
- R: 20,0
- L = longitud: 600
- ≈ S: 28,0
- H=Altura: 200,0
