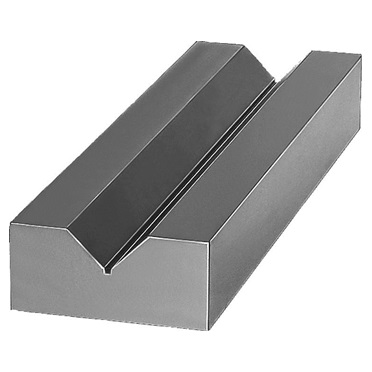

Perfiles prismáticos proces. fun. gris extra-ancha



Perfiles prismáticos proces. fun. gris extra-ancha

Perfiles prismáticos proces. fun. gris extra-ancha (15)

Indicar la longitud L al hacer el pedido.


Material: GJL 250 recocido.


Indicación: La longitud L se trabaja mediante corte de sierra y se suministra siempre con medida excedente.


Indicación sobre el dibujo:

  • Superficies trabajadas: ±0,25 mm
  • Tolerancias de las longitudes:
  • ?200 mm: +3/+10
  • De 201 mm a 590 mm: +8/+15
  • ?600 mm: +20/+50







Ordenar por:
Bloque Prismático ext ancho fund.gris L=600 160X80
#01660-06X600
B1
79,3
D máx.
90,0
H2
149,0
H1
41,0
Bloque Prismático ext ancho fund.gris L=300 160X80
#01660-06X300
B1
79,3
D máx.
90,0
H2
149,0
H1
41,0
Bloque Prismático ext ancho fund.gris L=200 160X80
#01660-06X200
B1
79,3
D máx.
90,0
H2
149,0
H1
41,0
Bloque Prismático ext ancho fund.gris L=600 125X56
#01660-05X600
B1
50,0
D máx.
58,0
H2
101,0
H1
26,0
Bloque Prismático ext ancho fund.gris L=300 125X56
#01660-05X300
B1
50,0
D máx.
58,0
H2
101,0
H1
26,0
Bloque Prismático ext ancho fund.gris L=200 125X56
#01660-05X200
B1
50,0
D máx.
58,0
H2
101,0
H1
26,0
Bloque Prismático ext ancho fund.gris L=600 100X40
#01660-04X600
B1
31,7
D máx.
38,0
H2
70,0
H1
17,0
Bloque Prismático ext ancho fund.gris L=300 100X40
#01660-04X300
B1
31,7
D máx.
38,0
H2
70,0
H1
17,0
Bloque Prismático ext ancho fund.gris L=200 100X40
#01660-04X200
B1
31,7
D máx.
38,0
H2
70,0
H1
17,0
Bloque Prismático ext ancho fund. gris L=200 63X32
#01660-03X200
B1
26,0
D máx.
29,0
H2
54,0
H1
13,5
Bloque Prismático ext ancho fund. gris L=100 63X32
#01660-03X100
B1
26,0
D máx.
29,0
H2
54,0
H1
13,5
Bloque Prismático ext ancho fund. gris L=200 50X25
#01660-02X200
B1
21,9
D máx.
24,0
H2
43,0
H1
11,0
Bloque Prismático ext ancho fund. gris L=100 50X25
#01660-02X100
B1
21,9
D máx.
24,0
H2
43,0
H1
11,0
Bloque Prismático ext ancho fund. gris L=200 36X16
#01660-01X200
B1
15,5
D máx.
18,0
H2
30,0
H1
8,5
Bloque Prismático ext ancho fund. gris L=100 36X16
#01660-01X100
B1
15,5
D máx.
18,0
H2
30,0
H1
8,5
