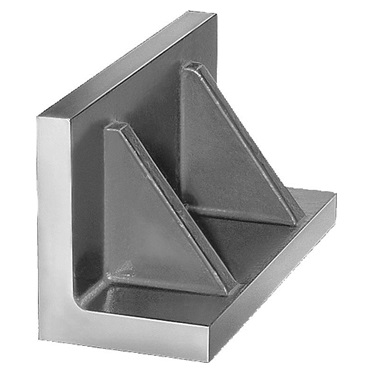

Perfil forma L nervaduras refuerzo fundición gris (10)
×
Indicar la longitud L al hacer el pedido.
Indicación: Las longitudes de 150 mm y 200 mm solo tienen un nervio de refuerzo. La longitud L se trabaja mediante corte de sierra y se suministra siempre con medida excedente.
Indicación sobre el dibujo:
- Superficies trabajadas: ±0,25 mm
- Superficies en bruto: ±2 mm
- Tolerancias de las longitudes:
- ?200 mm: +2/+5
- >200 mm: +10/+20
Perfil forma L c/nervaduras fund.gris L=150 80X100
#009053-01520-01X150
- L = longitud: 150
- S: 20
- S1: 16,0
- H=Altura: 100,0
Perfil forma L c/nervaduras fund.gris L=300 80X100
#009053-01520-01X300
- L = longitud: 300
- S: 20
- S1: 16,0
- H=Altura: 100,0
Perfil forma L c/nervadura fund.gris L=150 100X125
#009053-01520-02X150
- L = longitud: 150
- S: 22
- S1: 18,0
- H=Altura: 125,0
Perfil forma L c/nervadura fund.gris L=300 100X125
#009053-01520-02X300
- L = longitud: 300
- S: 22
- S1: 18,0
- H=Altura: 125,0
Perfil forma L c/nervadura fund.gris L=150 125X160
#009053-01520-03X150
- L = longitud: 150
- S: 25
- S1: 20,0
- H=Altura: 160,0
Perfil forma L c/nervadura fund.gris L=300 125X160
#009053-01520-03X300
- L = longitud: 300
- S: 25
- S1: 20,0
- H=Altura: 160,0
Perfil forma L c/nervadura fund.gris L=200 160X200
#009053-01520-04X200
- L = longitud: 200
- S: 32
- S1: 22,0
- H=Altura: 200,0
Perfil forma L c/nervadura fund.gris L=400 160X200
#009053-01520-04X400
- L = longitud: 400
- S: 32
- S1: 22,0
- H=Altura: 200,0
Perfil forma L c/nervadura fund.gris L=200 200X250
#009053-01520-05X200
- L = longitud: 200
- S: 36
- S1: 25,0
- H=Altura: 250,0
Perfil forma L c/nervadura fund.gris L=400 200X250
#009053-01520-05X400
- L = longitud: 400
- S: 36
- S1: 25,0
- H=Altura: 250,0
