Micrómetros. Ajustador punto cero. Sensor de canto (9)

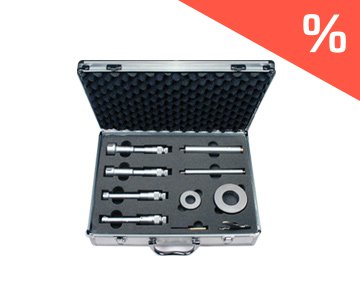

Juegos de micrómetros de interiores con mecanismo de medición fina con tres puntos de contacto
• Para la metrología de agujeros pasantes y ciegos
• Profundidades de medición grandes gracias a la extensión
• Unidades de lectura y operación cromadas mate
• Husillo de medición, completamente templado y rectificado
• Acoplamiento de carraca para fuerza de medición repetible
• Cabezal de medición autocentrante con tres palpadores que sobresalen lateralmente
• a partir de rango de medición 12 mm con plaquita de metal duro
Ajustador del punto cero, altura de 50 mm
• Para ajustar el punto de referencia de la máquina
• El ajustador se coloca sobre la pieza y la herramienta (p. ej., la fresa) y se desplaza hasta la superficie palpa-dora apoyada en resortes hasta que las dos agujas del reloj comparador señalan el cero. El canto inferior de la herramienta está ahora exactamente en 50 mm ± 0,01 mm. La medida de referencia de 50 mm se introduce en el control de la máquina.
Atención: El palpado debe realizarse siempre con la herramienta inmóvil.
• Cuerpo básico y sensor templados (60 HRc) y rectificados
• Guía idónea de la superficie de medición mediante dos diámetros de guía

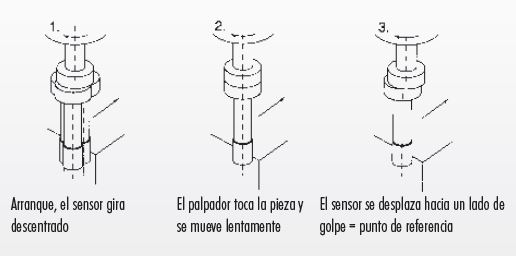

Sensor de cantos para el uso en aplicaciones giratorias
• Para determinar los cantos y las superficies de referencia de las herramientas
• Revoluciones recomendadas: aprox. 600 rpm
• Todas las piezas templadas y bruñidas
• Diámetro de sujeción y palpado rectificado
• Superficies entre el asiento y el cabezal sensor lapeadas
• El cabezal sensor está unido al vástago de fijación con un resorte de tracción
- L: 6-12
- Anillos patrón: 6, 8, 10
- Equipos individuales: 6-8, 8-10, 10-12
- Extensiones: 100
- L: 12-20
- Anillos patrón: 16
- Equipos individuales: 12-16, 16-20
- Extensiones: 150
- L: 20-50
- Anillos patrón: 25, 40
- Equipos individuales: 20-25, 25-30, 30-40, 40-50
- Extensiones: 2 X 150
- L: 50-100
- Anillos patrón: 62, 87
- Equipos individuales: 50-63, 62-75, 75-88, 87-100
- Extensiones: 150
- Alargamiento elástico del muelle: 50,5-49,5
- Lectura: 0,01
- Ø de carcasa: 68,0
- Ø de palpado: 47
- Alargamiento elástico del muelle: 50,5-49,5
- Lectura: 0,01
- Ø de carcasa: 68,0
- Ø de palpado: 47
- L: 90,0
- Ø de fijación: 10,0
- Ø de palpado: 10 y 4
- L: 84,0
- Ø de fijación: 10,0
- Ø de palpado: 10
- L: 50,0
- Ø de fijación: 6,0
- Ø de palpado: 6
